超声波液位计

折叠技术参数

测量范围:0.30-5m、 8m 、10m 、12m 、15m (大量程可定制)

工作频率:30 KHz、20KHz、10KHz 、5KHz;

信号输出:4-20mA ，0-5V(10V) RS485，RS232，开关量PNP(NPN),继电器输出(定货约定)

******负载:24VDC 550Ω(4-20mA)

******功消耗:1.2W(55mA，DC24V)

测量误差:量程的0.5%(空气中)

分辨率:≤2mm (温度补偿内置)

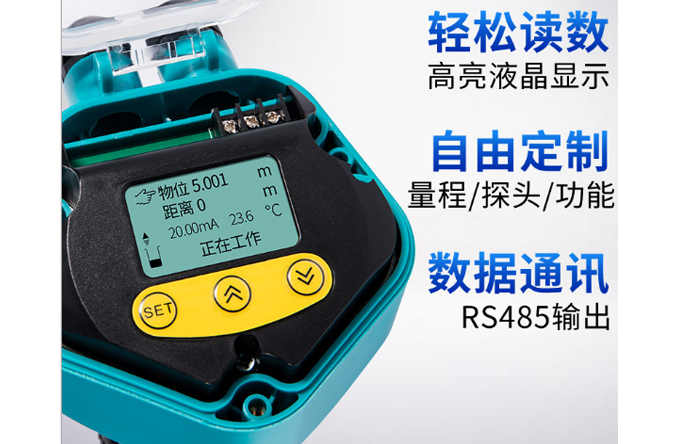

现场显示:4位 LED

响应时间:1.5s

发射波束角:≤10°

过程压力:正常大气压

环境温度:-20~50 ℃ (耐高温,耐水气须定制)

相对湿度:100%

供电电压:24VDC (18~24V)

工作原理

超声波液位计的工作原理是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波，能量波遇到障碍物反射，由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来确定液(物)位变化情况。由电子装置对微波信号进行处理，***终转化成与液位相关的电信号。

一次探头向被测介质表面发射超声波脉冲信号，超声波在传输过程中遇到被测介质(障碍物)后反射，反射回来的超声波信号通过电子模块检测，通过专用软件加以处理，分析发射超声波和回波的时间差，结合超声波的传播速度，可以******计算出超声波传播的路程，进而可以反映出液位的情况。
